2 线路避雷器设计技术 无间隙线路避雷器的成功应用得益于硅橡胶复合材料，它取代了原有瓷外套，使220kV避雷器的质量从260kg降至50kg以下，从而实现在杆塔上悬挂安装。有串联间隙线路避雷器由避雷器本体和外串联间隙组成。本体与普通的复合外套避雷器相当，外串联间隙（放电间隙）由两个环–环或棒–棒型放电电极组成，如图1所示。避雷器本体两端采用金属法兰封口，内部装有非线性ZnO电阻片并
用簧压紧的环氧玻璃纤维布筒，其外部采用硅橡胶伞裙包封。这样，避雷器大大减少了因“漏气”而带来的受潮问题。上、下法兰设计了经典的球头、球窝，分别与高压端、接地端连接。以2003年我国天生桥—广州线投入使用的500kV有间隙线路避雷器设计为例，除秉承电站避雷器技术基础外，还必须解决如下8点关键技术问题： （1）优良性能的硅橡胶复合外套 采用硅橡胶等有机绝缘材料生产的避雷器复合外套必须
断器横担，节省了原避雷器横担。(3)绝缘性能优良，耐污染能力强。运行中无需清扫，不受海拔高度限制，运行时间超过20年。(4)防性能优良，性软质裙套使避雷器故障时无飞溅性破损，确保人身和设备。(5)保护性能好，动作及负载能力高，不怕重复雷击，提高了电力系统运行可靠性。合成绝缘氧化锌避雷器性能优良，尤其是耐污和防特性好，将成为中、低压避雷器的换代产品。送电、防止因线路故障而跳闸是当前输变电
工业的重要课题之一。雷击引起线路绝缘子串闪络及雷电波入侵变电站所造成的停电事故，在我国南方各省已占输电线路闪络事故的60％，特别是110kV线路，平原地区雷击率为0.1~0.5次/100km·年，山区可达1~4次/100km·年[1]。加装线路避雷器（MOA）是防止雷击事故、减少跳闸率的有效方法之一[2]。 日本、美国、已有许多应用线路避雷器防止雷击闪络事故的成功报道。日本在20世纪90
年代已有超过30000相77~500kV线路避雷器投入系统中使用，加装线路避雷器后取得了良好的效果[3]。
JCQ-3B型避雷器在线监测器，采用字码式计数器，直径约为112mm，尺寸较小，比较适合在开关柜、手车柜中安装。高适用电压等级220kV的避雷器。
JSH3A型监测器建议配合330～500千伏电网用避雷器。
JCQ3B或JSH3B型监测器建议配合110～220千伏电网用避雷器。
JCQ3C或JSH3C型监测器建议配合66千伏及以下电网用避雷器。
避雷器放电计数器及避雷器监测器是高压交流电力系统中，串联在避雷器下端，与避雷器配套使用，用来监测避雷器泄漏电流的变化、动作次数以一种设备。

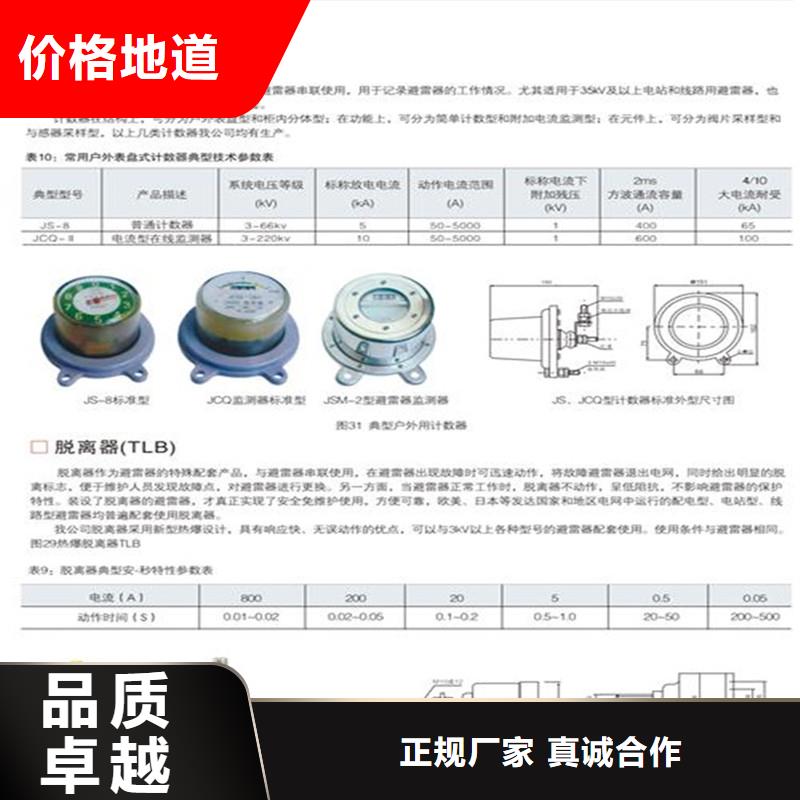

1.放电计数器JS-8概述放电计数器是用来监测避雷器放电动作的一种高压电器JS-8型放电计数器采用SiC电阻片，适用于5KA系统35KV及以下电压等级的避雷器使用的环境条件与相连接的避雷器相同。该系列产品采用高温碳化硅阀片，具有流通容量大、适应电压等级范围宽，动作计数准确可靠的特点。放电计数器JS-8为单指针十位数循环计数指示；JS-8S型为双指针百位数循环计数指示，具备有计数进位功能，可连续
计数100次后再进入下一循环计数周期，适合于避雷器动作频繁地区和无人值班场所使用。JS系列放电计数器外形采用透明耐热玻璃罩封装。 2. 放电计数器JS-8 结构和特点 采用新颖独特的整体结构设计，结构紧凑、密封性能优越，工作稳定可靠；采用不锈钢外壳，美观坚固、抗腐蚀耐震性好，便于运输安装，使用寿命长；采用三位（两位或五位）电磁式记数器，满度后自动回零，循环计数工作，不需清零；电流
测量采用特制非线形刻度毫安表，具有读数清晰、小电流区分辩率高、耐振动的优点；特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域，方便判断避雷器的运行状态；设有故障，
樊高电气销售部(滨州市分公司)发展方向是：提高 固定金具价格产品质量，力创凯宸品牌；增加技术投入，完善系列 固定金具价格产品；加强售后服务，构筑销售网络。
竭诚欢迎各界同仁惠顾！

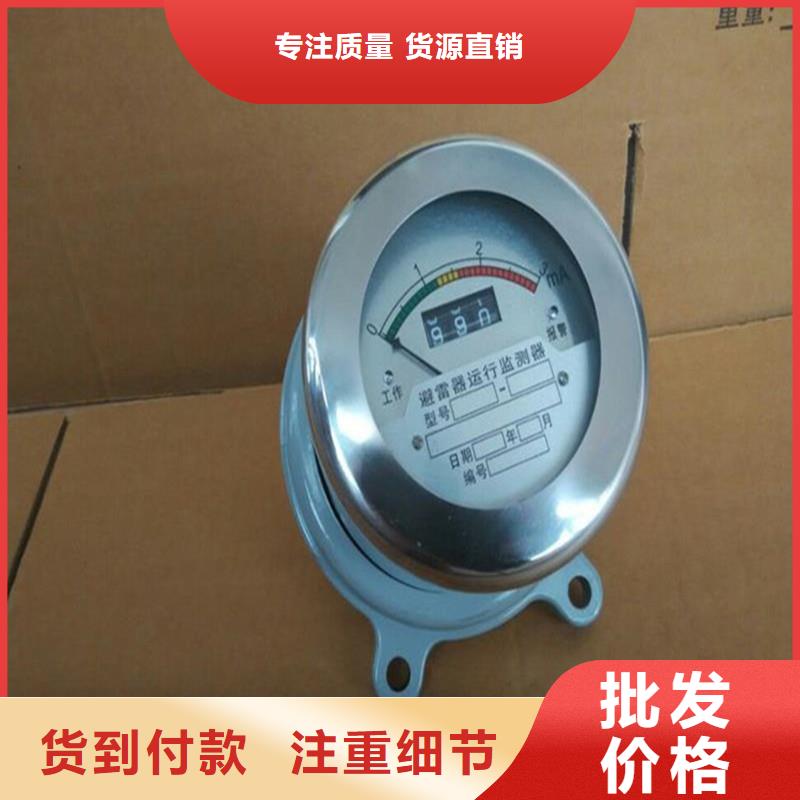

避雷器监测器除了具有监测避雷器放电动作的功能外，还能监测避雷器泄漏电流变化，对避雷器的运行质量及时给出可靠的数据，防止事故的发生，提高电力系统运行的可靠性。

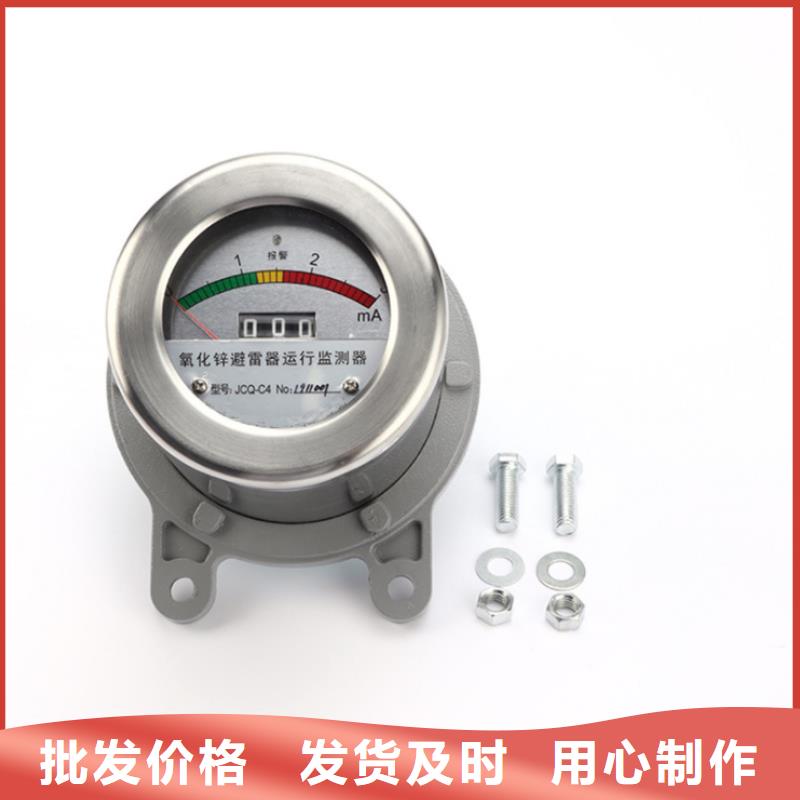

JCQ-C系列监测器采用ZnO电阻片，适用于5~10kA系统330kV及以下等级氧化锌避雷器。
JCQ-C5 型监测器,是我公司在总结吸收先进技术的基础上研制生产的一种新型监测器，带故障闪烁装置
JCQ-C6监测器内置双电流表，除能监测避雷器中流过的泄漏电流外，还能监测流过避雷器外表的泄漏电流供运行中参考。
放电计数器性能满足标准JB/T2440-1991《避雷器用放电计数器》。监测器产品性能满足标准JB/T10492-2004。
使用的环境条件与相连的避雷器相同。
采用新颖独特的整体结构设计，结构紧凑、密封性能优越，工作稳定可靠；
采用铝镁合金压铸外壳，美观坚固、抗腐蚀耐震性好，便于运输安装，使用寿命长；
采用三位（两位或五位）电磁式记数器，满度后自动回零，循环计数工作，不需清零；
电流测量采用特制非线形刻度毫安表，具有读数清晰、小电流区分辩率高、耐振动的优点；
特制毫安表用彩色刻度分别标出避雷器泄漏电流运行区域，方便判断避雷器的运行状态；设有故障，避雷器泄漏电流超过设定值后，能自动发出号，号方式为红绿交替闪烁式，符合人的视觉生理特点，提高了预警能力
JCQ-3B型避雷器用监测器性能
