配电终端测试仪视频-配电终端测试仪-广西省贵港市本土厂家-桂平|平南|来宾|北海|百色|玉林

,天正华意电气设备(贵港市分公司)tianzh3611性价比高,服务周到,是你购买不错的选择,欢迎全国友人来场参观洽谈,真诚与您合作。联系人:杨经理,地址:[平度市平安路2号]。

SOE测试仪开关量输出通道特性：项目规范值测试条件开路耐压0-300VIs＝0.5uA导通压降小于2.6VIf＝100mA电流容量150mAVs＝2.4V隔离特性1500VDO通道间初始\复位状态开路3、当地面板布局图1：AC电源插座(充电插座) 2：彩色液晶触摸屏3：电源开关 4：DO输出插座（DB37）4、当地输出插座和通道序号仪器面板上有 4个DB37型输出插座。每个插座包含16个输出通道，共计64个输出通道。每个DB37插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的SOE设备，可选配不同的测试电缆附件。通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的DCS系统规格单独订购。5、当地触发输出时序图根据不同的系统测试需要，本仪器可选择顺序触发、当地逆序触发、当地分组同步触发和重复脉冲触发4种模式。其输出时序如下：5-1、当地顺序触发 用于常规的SOE通道分辨率测试。例如一个SOE记录设备的标称分辨率为1ms，要验证该设备的实际分辨率是否符合要求，我们用TDS64B的信号输出通道依次触发被检验设备的每个DI通道，每个通道触发的间隔时间设定为1ms，所有被测量通道都触发完之后，调取被检验设备的SOE记录，查看其记录的每个通道的触发时间值是否符合测试仪实际输出的触发顺序和间隔时间，这样就能够判定该设备的SOE记录精度是否符合规范。

SOE测试仪同步时间准确度内部使用PPM、本地PPS作为时间同步基准脉冲前沿与输入信号源同步，时间误差≤10ns开关量定时输出时间误差≤0.1ms8.6 遥信盒接线开出量接线：当遥信盒做为开出量（输出至遥信），遥信盒支持4×8路开关量输出，共分为四组。端子定义为“”公共端，接至直流电源母线，电压范围24V ~ 250V DC。“YX0～YX31”4 ＊ 8路 开关量输出端子,“YX0～YX3”4路复合开关量输出端子，可任意设置启动间隔和延时, “VEE”未定义。在使用中，当通过上位机软件控制YXn选通时，输出端子“”和YXn之间将构成一组闭合空开节点组。遥信盒内部不提供开关量输出的直流辅助电源，仅作空节点输出，如果需要带源输出，使用时请自行外接直流辅助电源，外接辅助电源支持范围DC24V～250V。开入量接线：当遥信盒做为开入量（接遥控返回）使用时，遥信盒支持2×8路开关量输入，共分为两组。“YK”公共端，“YK0～YK”8路开关量输入端子，支持输入电压：空节点，或DC24V～250V，“YK8～YK15”8路开关量输入端子，支持输入电压：DC5V。九、本地注意事项?仪器在使用时必须有良好的接地。?检定温度23±1℃。?为确保仪器指标精度，使用前请预热30分钟。?注意不同被测对象选用适当量限。?仪器端子输出为标准源，其端子上不可接入任何其它电源。?标准功率输出时，必须先选择好输出电压和相位，功率输出 不能超过理论计算值的120％。?在本设备与其它设备连接通迅前应断开所有设备电源，然后再连接。带电连接会对设备造成损坏。?直流输出5A 25A时请将电流升至100％预热五至十分钟

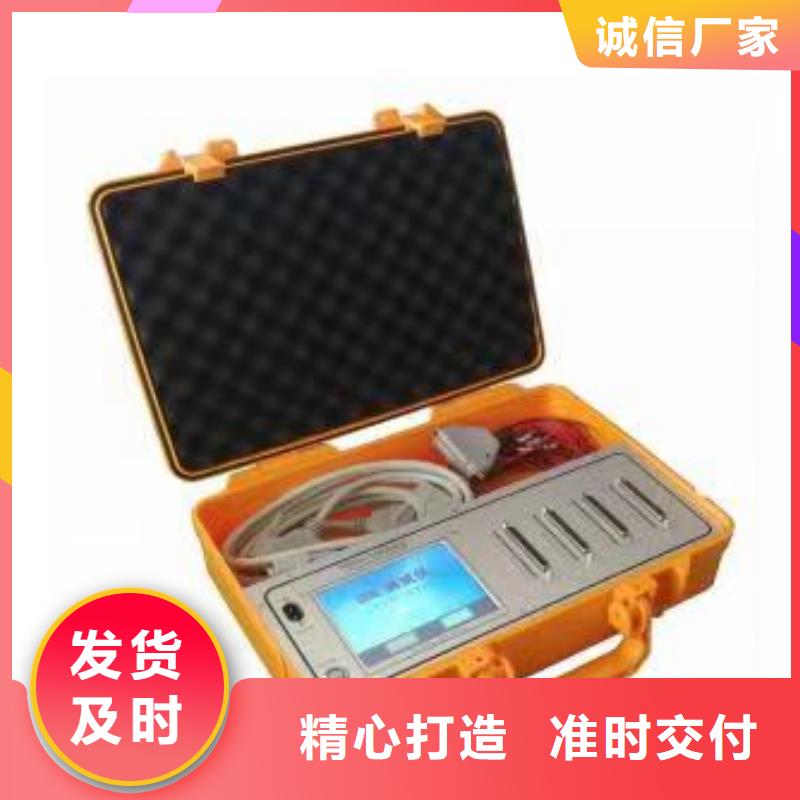

SOE测试仪手持式多功能型SOE测试仪，是我公司 研制的系列SOE测试设备之一。具有16个高性能电子接点型开关量输出通道和多个辅助测量IO通道。具有多种模式的SOE测试功能（顺序触发、同城逆序触发、同城重复脉冲）SOE测试仪内置锂离子电池，无需AC 电源即可连续工作8小时以上。彩色液晶显示器和智能按键构成友好的人机界面，设置操作一目了然。超便携的手持式设计使得非常适合于工业现场测试，也可用于科研单位的试验室、同城计量室等。SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。内部采用高精度石英晶体震荡源和专用微处理器,输出时基，输出序列信号的间隔时间可在0.1ms-999.9ms任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，一目了然。无需专门培训，即看即用，测试工作一键完成。
