【 工频高压局放试验装置 配电终端测试仪定制速度快工期短】-服务区域包括金明|杞县|南阳|焦作|许昌|漯河|安阳等-产品视频
更新时间:2025-05-29 01:14:03
Tags: 工频高压局放试验装置

想要了解工频高压局放试验装置产品的魅力?视频为你揭晓答案!
产品参数 | |
---|---|
产品价格 | 666/台 |
发货期限 | 1 |
供货总量 | 1000 |
运费说明 | 含运费 |
小起订 | 1 |
质量等级 | 0.05 |
是否厂家 | 是 |
产品材质 | 铝合金 |
产品品牌 | 青岛天正华意电气 |
产品规格 | 158 |
发货城市 | 青岛 |
产品产地 | 青岛 |
加工定制 | 是 |
产品型号 | TH |
可售卖地 | 全国 |
产品重量 | 6 |
质保时间 | 三年 |
外形尺寸 | 158 |
适用领域 | 电气电力 |
质量认证 | 9000 |
产品功率 | 6 |
工作温度 | 45 |

,【天正华意电气设备(开封市分公司)tianzh3611-83】主营工频高压局放试验装置,提供的工频高压局放试验装置产品型号齐全、质量价格合理、质量可靠、发货迅速、可按需定制-欢迎新老客户来厂参观选购,联系人:杨经理,地址:平度市平安路2号。

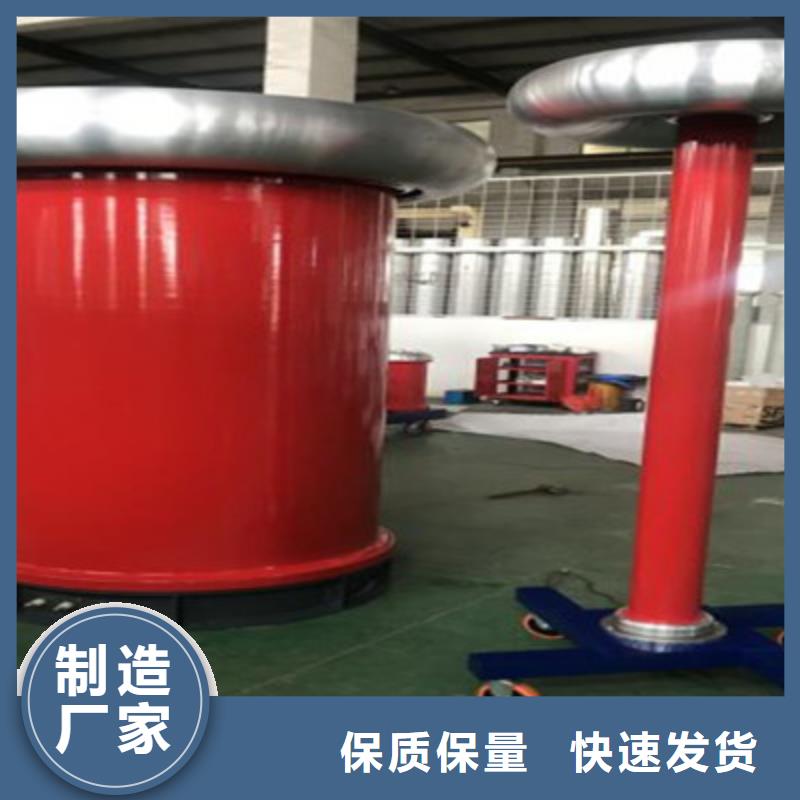

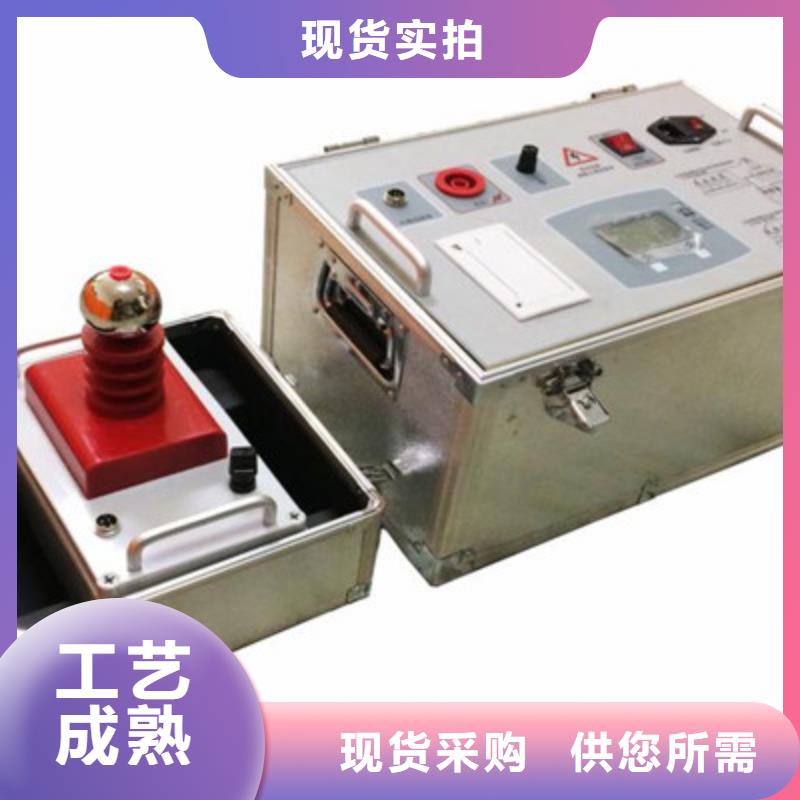

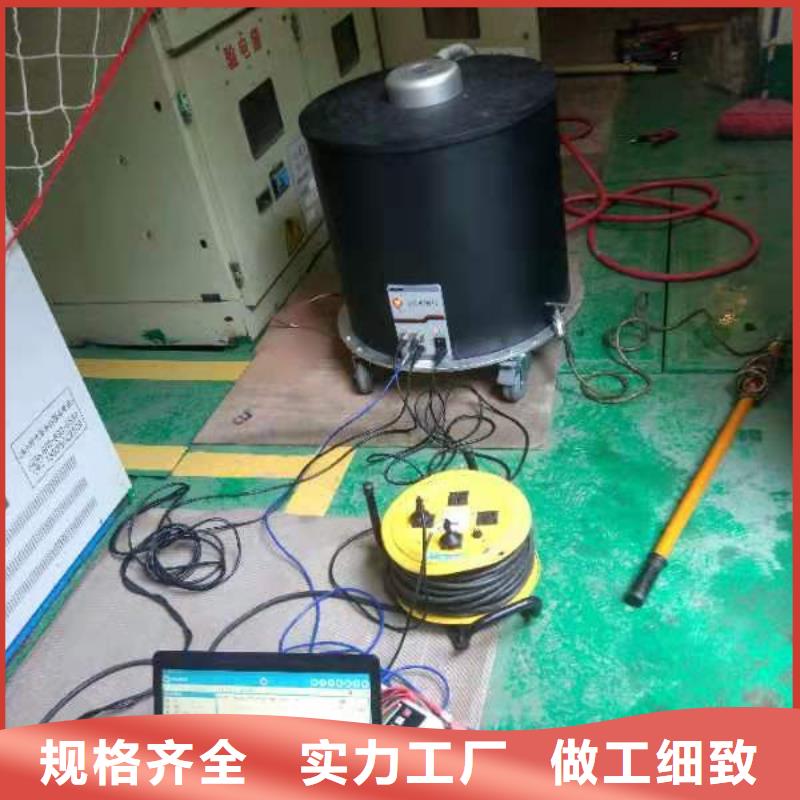

工频高压局放试验装置 35kV电压等级电工产品工频无局放试验设备成套装置技术方案一、适用范围本设备主要用于部分35kV电压等级以下电力产品如电压电流互感器、电力变压器、高压开关柜、高压断路器、电缆附件、所有绝缘器具等高压试品进行工频倍频耐压、局部放电试验及其科学研究试验。二、使用条件海拔高度:≤1000m环境温度:-10℃~+40℃相对湿度:<90%(25℃时)使用环境:户内无导电尘埃无火灾及爆炸危险不含有腐蚀金属和绝缘的气体存在电源电压的波形为实际正弦波,波形畸变率<3%设有一可靠接地点,接地电阻≤0.5Ω、主要设备的技术参数(一)、YDTW-10/100工频无晕试验变压器额定容量:10kVA高压额定电压:100 kV低压额定电压:0.22kV高压额定电流:0.1A低压额定电流:45.5A测量绕组电压:100V相数:单相联结组:II0阻抗电压:≤10%输出波形畸变率:≤3%工频耐压水平:110kV/1min局部放电量:额定电压下≤5PC80%额定电压下≤3PC允许运行时间:额定电压、额定电流下运行1分钟;2/3额定电压、2/3额定电流下连续运行冷却方式:油浸自冷

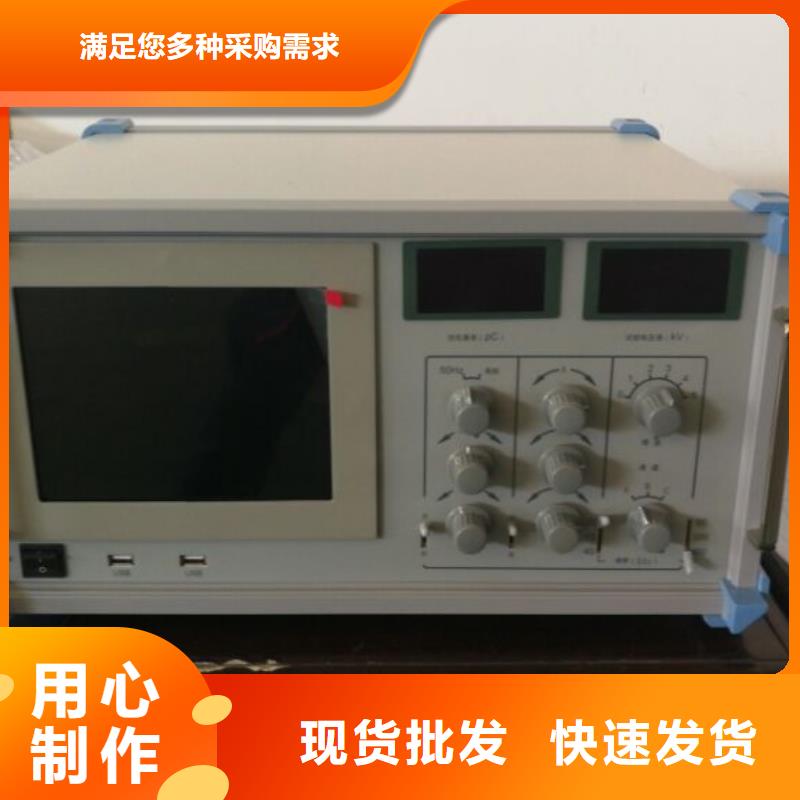

工频高压局放试验装置 校正脉冲发生器予以校正。注意:方波测量盒应尽量靠近试品的高压端。红端子引线接高压端。然后调节放大器增益调节,使该注入脉冲高度适当(示波屏上高度2cm以下),使数字表读数值与注入的已知电量相符。调定后放大器细调旋钮的位置不能再改变,需保持与校正时相同。校正完成后必须去掉校正方波发生器与试验回路的连接。(3)测试操作:接通高压试验回路电源,零标开关至“通”位置,缓缓升高试验电压,椭圆上出现两个零标脉冲。旋转“椭圆旋转”开关,使椭圆旋转到预期的放电处于有利于观测的位置,连续升高电压,注意次出现的持续放电,当放电量超过规定的值时的电压即为局部放电起始电压。在规定的试验电压下,观测到放电脉冲信号后,调节放大器粗调开关(注意:细调旋钮的位置不能再变动),使显示屏上放电脉冲高度在0.2~2cm之间(数字电压表上的PC读数有效数字不能超过120.0),超过120至需要降低增益档测量。注意:本仪器使用数字表显示放电量,其满度值定为100超过该值即为过载,不能保证精度,超过该值需拨动增益粗调开关转换到低增益档。试验过程中常会发现有各种干扰,对于固定相位的干扰,可用时间窗装置来避开。合上开关用一个或两个时间窗,并调节门宽位置来改变椭圆上加亮区域(黄色)的宽度和位置,使其避开干扰脉冲之处,用时间窗装置可以分别测量产生于两个半波内的放电量。三倍频感应法的试验步骤:将高频电源接入仪器后面板的高频电源插座,并将电源开关置于“开”的位子,其他试验方式同前试验。

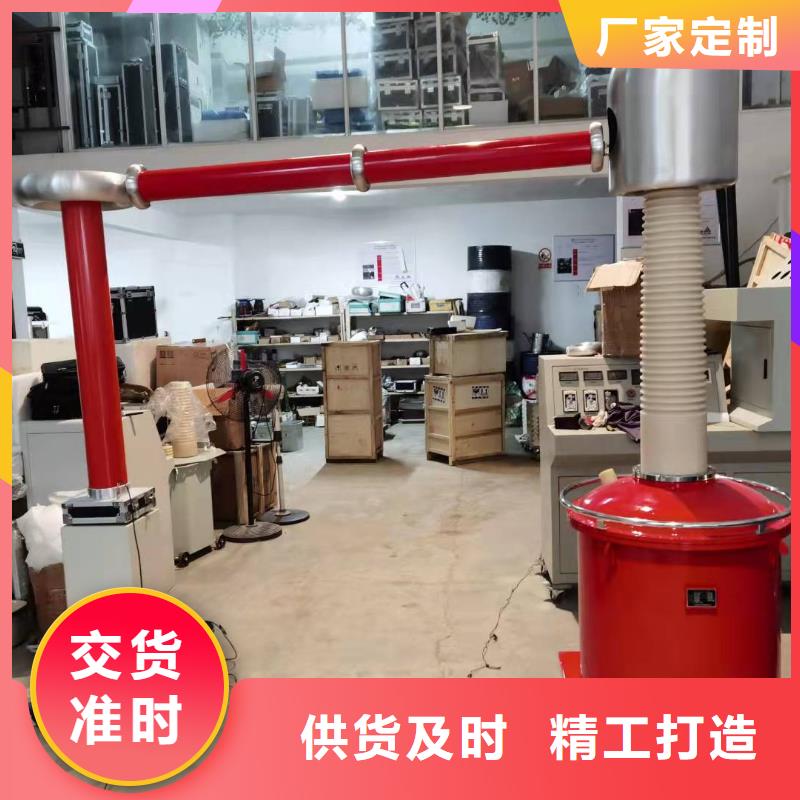

工频高压局放试验装置无局放耦合电容器兼分压器 型号:FOF-150/200额定电压:150kV 高压臂电容量:200pF标称分压比:1000:1电容器介质损耗角正切值:在20℃,0.9─1.1UN下不大于0.002电容器短时工频耐压值为1.1UN 允许运行时间:UN,IN运行60min70%UN,IN 连续运行介质损耗:≤0.5%测量精度:≤±1%频率:50~200Hz电容量偏差范围:-5~+10%(五)无局放保护电阻保护电阻连接在试验变压器与耦合电容器之间用来限制试品闪络时的短路电流,保护试品及试验变压器。结构为绝缘筒骨架,金属丝缠绕,两端装有均压环。型号:RD-150/0.1额定电压:150kV额定电流:0.1A电阻值: 3kΩ运行时间:1h温升:额定条件运行时,电阻表面温升不大于55K(六)工频无晕试验变压器 型号:YWDT-15kVA/150kV 额定容量:15kVA额定输入电压:0.38kV 额定输入电流:39.5A额定输出电压:150kV额定输出电流:0.1A测量绕组电压:150V联结组:II0冷却方式:ONAN使用条件:户内允许运行时间:100%UN,IN 运行60min70%UN,IN连续运行相数:单相频率:50Hz局部放电量:100%UN ≤3pC产品结构:环氧玻璃丝绕制绝缘外壳(七)试验开关柜7.1接触式电动调压器型号:TEDG-15容量:15kVA输入电压:0.5kV,单相,150Hz输入电流:30A输出电压:0~0.55kV,单相,150Hz输出电流:27.3A7.2电源隔离滤波器型号:LB-15额定容量:15kVA 图片仅供参考额定输入电压:0.38kV额定输入电流:39.47A额定输出电压:0.38kV额定输出电流:39.47A 相数:单相频率:50Hz 衰减特性:20kHz-100kHz ≥ 40dB100kHz-500kHz ≥ 60dB500kHz-1MHz ≥ 50dB使用条件:户内冷却方式:自然冷却7.3三倍频变压器型号:SGP-20容量:20kVA输入电压:0.38kV,三相,50Hz 输入电流:30.4A输出电压:0.5kV,单相,150Hz输出电流:23.1A7.4三倍频补偿装置型号:BKDG-15容量:15kvar额定电压:500V电抗值:20Ω~40Ω三种电容值:1uF~50uF三种
