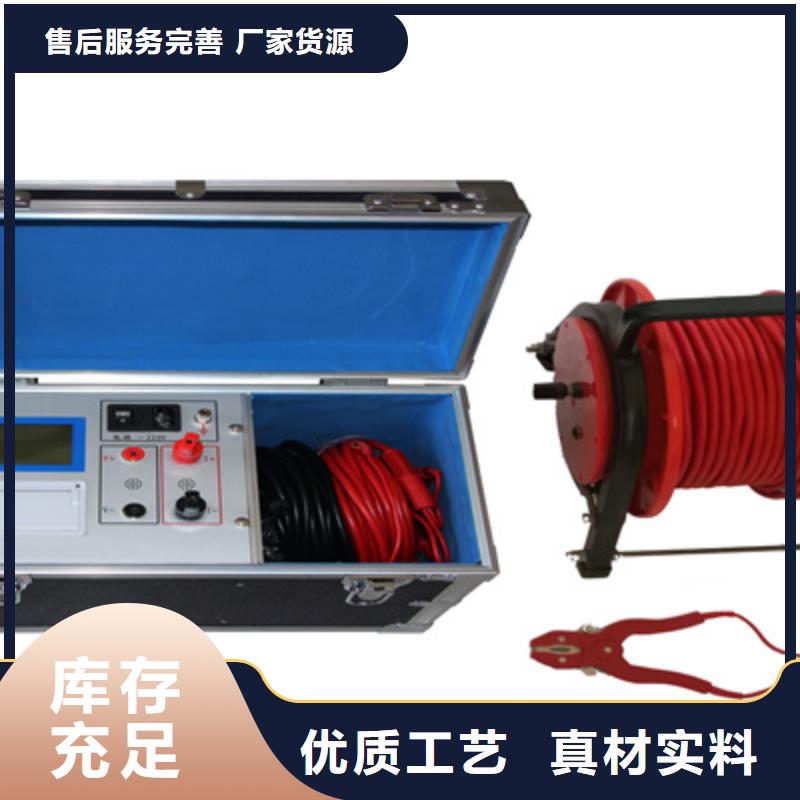

接地导通测试仪按键：执行仪器各种操作：复位： 按下此按键本机处于初始状态，可对输出电流进行预置。循环： 按此键光标在主菜单循环滚动。选择： 本机复位后，按此键进行电流预置；测试完成后，长按此键可打印输出测试数据。确认： 输出电流选择完毕后按下此键，由微机控制实现全部测试过程。10、辉度调节：可通过其进行显示屏辉度调节。11、显示屏:128×64点阵液晶显示屏，显示菜单、电流和电阻值等。六、测试与操作方法 1、接线仪器接线见下图（线轴为选配件）：将红色测试线的插片接到I＋上，插杆接到V＋上，测试钳接到试品一端，将黑色测试线的插片接到I-上，插杆接到V-上，测试钳接到试品另一端。接线时应清理导体接触面氧化层或用力扭动几下接线钳，以保证导体接触面接触良好。2、开机、测试、打印开机后屏幕显示如下图：◆选择电流：按循环键光标可在修改时钟、查询数据、选择电流之间循环移动。将光标移至选择电流后，按选择键可滚动显示不同的待选测试电流值（自动、10A、5A、1A、200mA、40mA、＜5mA）。◆测试：选定测试电流后，按确认键可启动测量。在上图界面中光标不论在任何位置，按确认键均可启动测量。启动测量后屏幕显示“正在充电”。稍后显示“正在测试…”。几秒后，就会显示所测阻值，如下图。当选择自动测试时，仪器会根据试品情况自动选择合适的电流进行测试。◆打印：显示测试结果后，长按选择键可打印测试结果。◆结束测试：测试完毕后，按复位键，仪器停止输出电流，屏幕恢复初始状态，方可重新接线进行下次测量，或关断电源后拆下测试线与电源线结束测量。

接地导通测试仪显示模式4位超大LCD显示，灰白屏背光测量指示测量中LED闪烁指示，LCD倒计数显示LCD尺寸108mm×65mm仪表尺寸长宽高：277.2mm×227.5mm×153mm测试线长红色5m，黑色5m各2条测量时间电阻测试：约3秒/次；电压测试：约2次/秒USB接口具有USB接口，软件监控，存储数据可以上传电脑，保存打印 通 讯 线USB通讯线1条数据存储500组，“MEM”存储指示，显示“FULL”符号表示存储已满数据查阅数据查阅功能：“MR”符号显示溢出显示超量程溢出功能：“OL”符号显示报警功能测量值超过报警设定值时发出报警提示电池电压电池电量实时显示，电池电压低时提醒及时充电自动关机“APO”指示，开机15分钟后自动关机功耗待机: 30mA Max(背光关闭)开机开背光: 43mA Max测量：2A Max(背光关闭)质量仪表： 2397g(含电池)测试线：850g(含简易测试线)仪表箱：1200g工作温湿度-10℃～40℃；80％rh以下存放温湿度-20℃～60℃；70％rh以下过载保护C1-C2 P1-P2各端口间AC 280V/3秒绝缘电阻10MΩ以上(电路与外壳之间500V)耐压AC 3700V/rms(电路与外壳之间)电磁特性IEC61010-4-3，无线频率电磁场≤1V/m 适合污染等级2、JJG724-1991《直流数字式欧姆表检定规程》电流极负6. 功能按键7. DC充电座 8. USB接口9. 测试按键 10.开关机键 11. 鳄鱼夹 12. 测试线（红黑各2条） 六.操作方法1．开关机按“ON/OFF”键实现开关机。开机后有下角显示“APO”，不操作时15分钟后自动关机。2．电池电压检查开机后，如果LCD显示电池电压低符号“ ”，表示电池电量不足，请及时充电。电池电力充足能保证测量的精度。电池电量减少时，电量指示条减少。3．等电位电阻精密测试测试时先去除被测物体表面的绝缘层、氧化层测量等电位电阻或者直流低阻时不能带电测试测试线与检测仪、被测物体间连接要可靠由于元件测试线发热会引起误差，建议每次测试时间间隔30秒，测量结果会更准确测试时检测仪显示OL符号，表示被测两点间等电位值超过量程，检查测试线接触情况，可能被测试两点间开路开机后

接地导通测试仪概述电力设备的接地引下线与地网的可靠、有效连接是设备运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现接点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不隐患，严重时会造成设备失地运行。因此在《防止电力生产重大事故的二十五项重点要求》中，明确提出接地装置引下线的导通检测工作应每年进行一次。接地导通电阻测试仪是我公司研制的一种自动化程度很高的便携式测试仪，用于变电站内各个电力设备接地引下线之间的导通电阻值的测量。仪器采用高性能单片机控制，可实现测试过程智能化，具有体积小，携带方便，操作简单，精度高，测试速度快，复测性好，读数直观，是符合规程要求的理想专用仪器。二、措施1、使用本仪器前一定要认真阅读本手册。2、本仪器室内外均可使用，但应避开雨淋、腐蚀气体等场所使用。3、避免剧烈振动。4、对仪器的维修、维护和调整应由专业人员进行。
